用途
探尺球閥主要安裝于冶金行業高爐煤探尺機下方用作探料時啟閉用。
執行標準
設計標準：Q/SVJN
法蘭連接：GB/T9113
結構長度：用戶要求
檢驗標準：Q/SVJN
特點
1.閥瓣偏心回轉設計，閥門越關越緊，可以實現雙向密封和密封面磨損補償；
2.閥瓣偏心設計，使閥瓣面與閥座在啟閉時能迅速地離合，減小磨損和啟閉力矩。
3.閥門全開后，閥瓣位于閥腔側面。
4.密封面采用硬質合金堆焊，內腔和閥瓣可噴涂耐磨層。
5.結構簡單，啟閉迅速，不會產生卡現象。
| 型號 | 公稱壓力PN | 公稱通徑DN | 適用溫度 ℃ | 適用 介質 | 主要零件材料 | ||||
| 閥體 | 球體 | 閥桿 | 墊圈 | 閥座圈 | |||||
| KFTCQ340Y-10C/16C | 10~16 | 300~350 | ≤260 | 熱風、煙塵氣、粉塵等 | WCB | WCB+硬質合金 | 2Cr13 | 氟橡膠 | A105+硬質合金 |
| ≤425 | 石墨墊片 | ||||||||
主要連接尺寸
| 型號 | DN | 300 | 350 |
| KFTCQ340Y-10/16 | L | 610 | 686 |
| H | 540 | 630 |

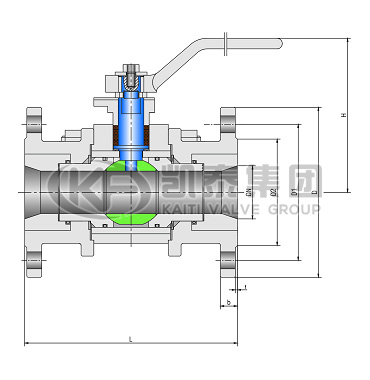

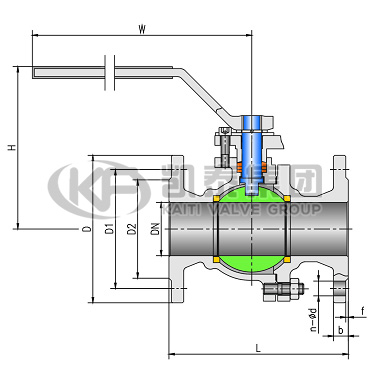

探尺球閥結構圖
提示： KFTCQ340Y-10C/16C 探尺球閥尺寸等信息僅供參考，修改恕不另行通知。如需準確的球閥產品系列資料，請致電我公司索取，我們竭誠為您服務！ 電話：021-36160823 .
